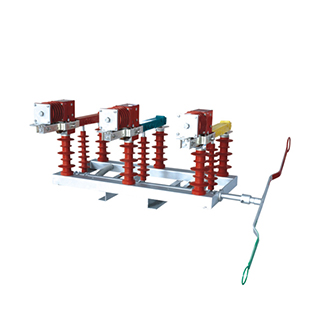

FZW32-12D/T630-20 戶外高壓真空負荷(隔離)開關

概述

FZW32-12D/T630-20型戶外高壓真空負荷隔離開關是我公司引進西安高壓電器研究所技術開發的新一代高壓電器產品，各項技術性能指標符合GB3804和IEC標準，適用于戶外12KV、三相交流50Hz的供電網絡中。

主要技術參數

序號	項目		單位	數值
1	額定電壓		kV	12
2	額定頻率		Hz	50
3	額定電流		A	630
4	額定有功負載開斷電流		A	630
5	額定閉環開斷電流		A	630
6	5%額定有功負載開斷電流		A	31.5
7	額定電纜充電開斷電流		A	10
8	額定空載變壓器開斷容量		kVA	1600
9	額定開斷電容器組電流		A	100
10	1min工頻耐受電壓：（真空斷口、相間、相對地/隔離斷口）		kV	42/48
11	雷電沖擊耐受電壓：（相間、相對地/隔離斷口）		kV	75/85
12	額定短時耐受電流（熱穩定）		kA	20
13	額定短路持續時間		s	4
14	額定峰值耐受電流（動穩定）		kA	50
15	額定短路關合電流		kA	50
16	機械壽命
17	真空滅弧室觸頭允許磨損厚度		次	10000
18	手動操作力矩		mm	≤2
19	負荷開關真空滅弧室裝配調整	觸頭開距	Nm	≤200
		平均分閘速度	mm	5±1
		三相分閘不同期性	m/s	1.1±0.2
		三相合閘不同期性	ms	＜5
		帶電體之間及相對空氣距離	ms	＜2
		輔助回路電阻	mm	＞200
